A100/85ALエアホーン/AIR HORN
汽笛
第3種汽笛（全長20m〜75mの船舶用 ）
IBUKIエアホーンA100シリーズは小型軽量化に成功した製品で、圧縮空気を動力源とする振動板形式の汽笛です。
85ALシリーズはA100に比べ、ホーン径が大きく、力強く、味わいのある音色が特徴です。

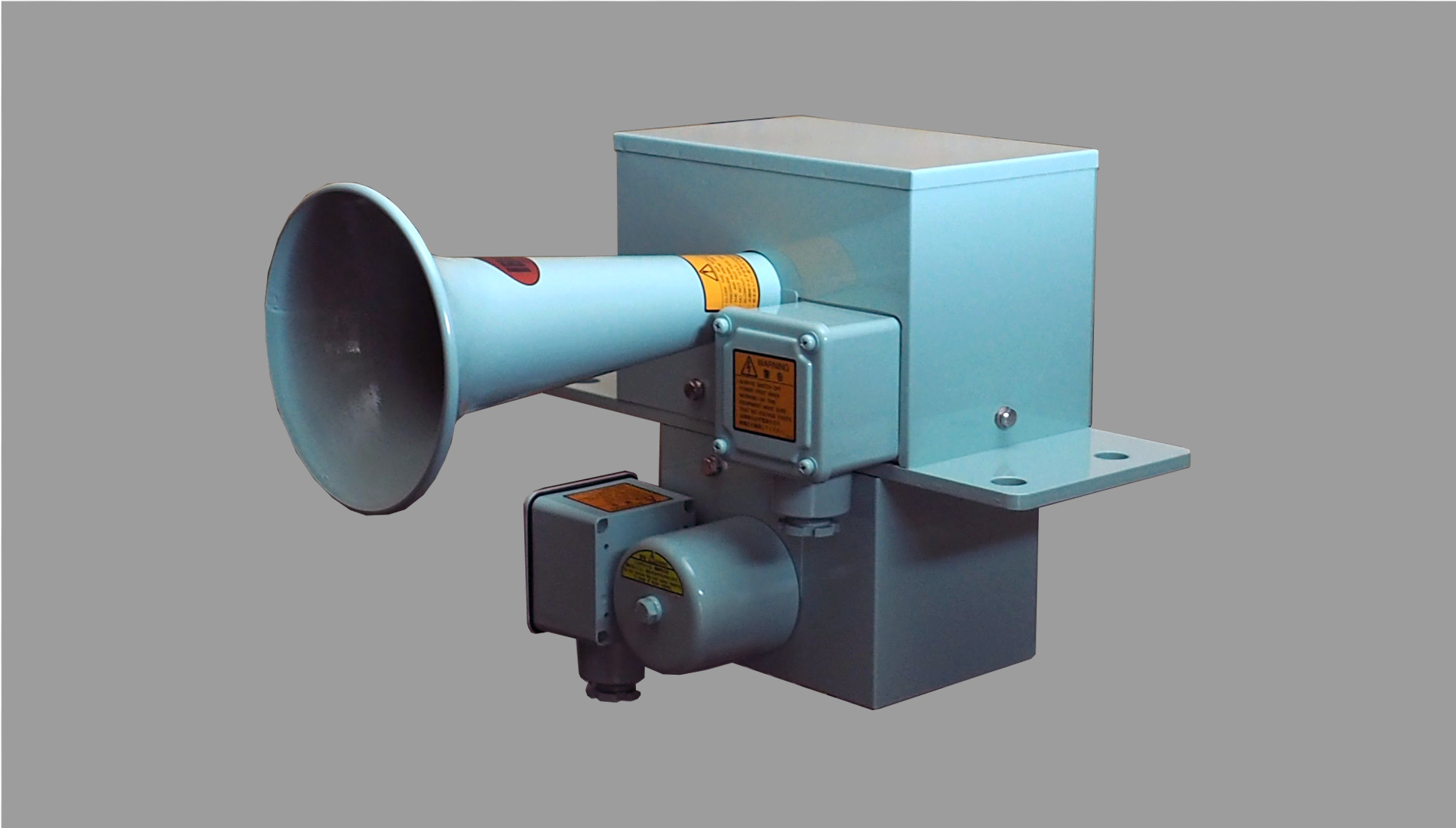

吹鳴は電磁弁、又は手動弁の操作によって行われます。寒冷地仕様としてヒータ付の製品もあります。

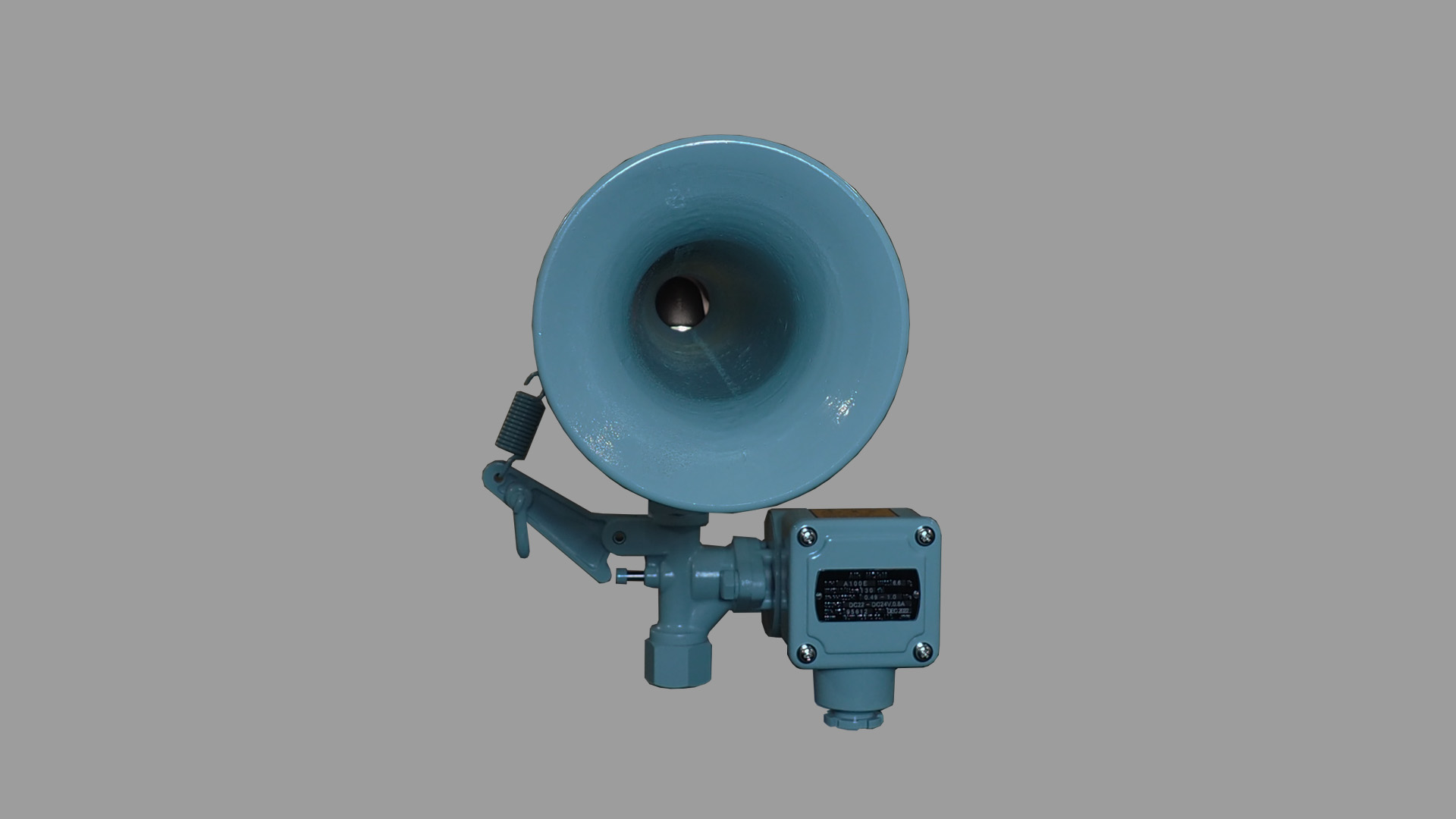

A100 エアホーン

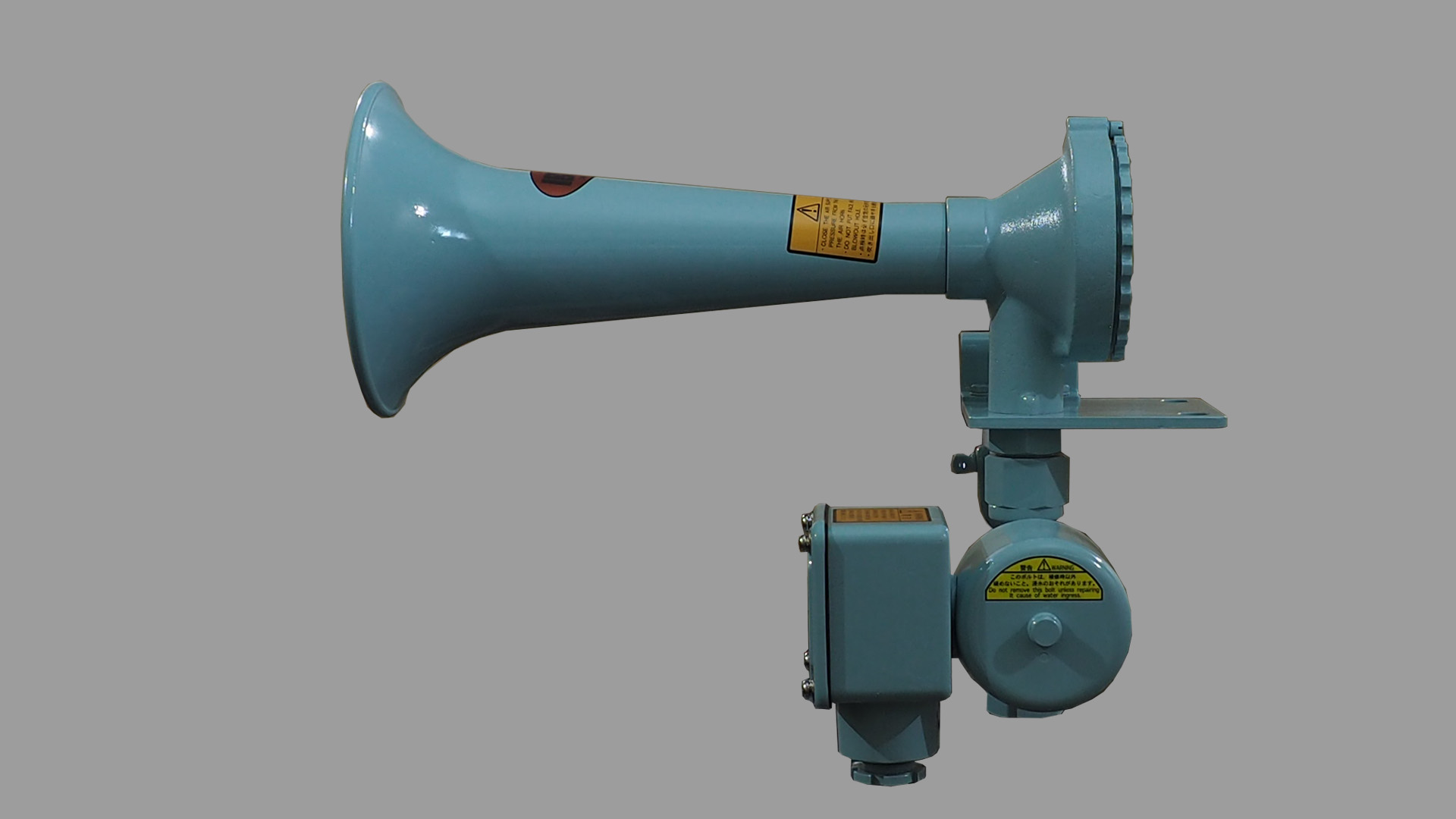

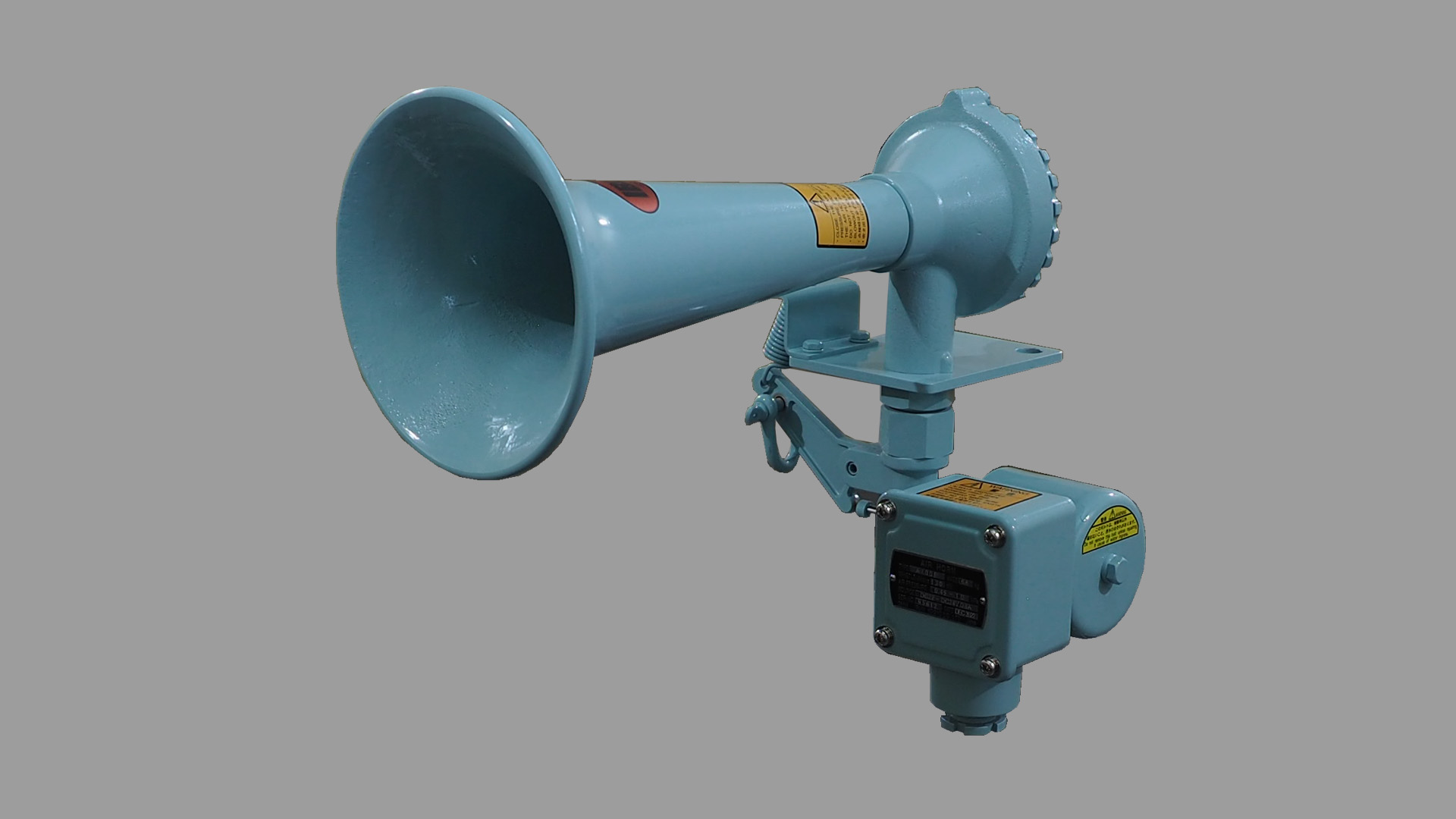

85EAL エアホーン
SPEC仕様
| 絞り込み | ||||||
|---|---|---|---|---|---|---|
| 機器名 | エアホーン | エアホーン | エアホーン （ヒータ付） | エアホーン | エアホーン | エアホーン（ヒータ付） |
| 型式 | A100 | A100E | A100EH | 85AL | 85EAL | 85EAL-H |
| 型式承認 | 国土交通省：1466 | 国土交通省：1464 | 国土交通省：1465 | 国土交通省：1089 | 国土交通省：1090 | 国土交通省：1091 |
| 音圧 | 130㏈以上（㏈/1m） | 130㏈以上（㏈/1m） | 130㏈以上（㏈/1m） | 130㏈以上（㏈/1m） | 130㏈以上（㏈/1m） | 130㏈以上（㏈/1m） |
| 基本周波数 | 310Hz | 310Hz | 310Hz | 280Hz | 280Hz | 280Hz |
| 電源 | 手動操作弁のみ | AC100V 1Φ、AC220V 1Φ、DC24V | AC100V 1Φ、AC220V 1Φ、DC24V | 手動操作弁のみ | AC100V 1Φ、AC220V 1Φ、DC24V | AC100V 1Φ、AC220V 1Φ、DC24V |
| 電流 | - | 0.2A、0.1A、0.8A | 0.2A、0.1A、0.8A | - | 0.2A、0.1A、0.8A | 0.2A、0.1A、0.8A |
| 電源（ヒータ） | - | - | AC100V / 220V | - | - | AC100V / 220V |
| 定格 | - | - | - | - | - | - |
| 保護等級 | IP-56 | IP-56 | IP-56 | IP-56 | IP-56 | IP-56 |
| 使用温度範囲 | - | - | - | - | - | - |
| 主要寸法 | 全長：366mm ラッパ径：165mm | 全長：366mm ラッパ径：165mm | 全長：418ｍｍ ラッパ径：165ｍｍ | 全長：570ｍｍ ラッパ径：258mm | 全長：570ｍｍ ラッパ径：258ｍｍ | 全長：599mm ラッパ径：258mm |
| 質量 | 4.6㎏ | 6.6㎏ | 12.7㎏ | 11㎏ | 14㎏ | 23㎏ |
| 標準色 | 7.5BG⁷/₂ | 7.5BG⁷/₂ | 7.5BG⁷/₂ | 7.5BG⁷/₂ | 7.5BG⁷/₂ | 7.5BG⁷/₂ |
| 適合規格 | - | - | - | - | - | - |
| 仕様-1 | 空気消費量フリーエア 15（L/s) | 空気消費量フリーエア 15（L/s) | 空気消費量フリーエア 15（L/s) | 空気消費量フリーエア 15（L/s) | 空気消費量フリーエア 15（L/s) | 空気消費量フリーエア 15（L/s) |
| 仕様-2 | - | - | - | - | - | - |
| 仕様-3 | - | - | - | - | - | - |
| 仕様-4 | - | - | - | - | - | - |
| 仕様-5 | - | - | - | - | - | - |
| 仕様-6 | - | - | - | - | - | - |
OPTIONオプション

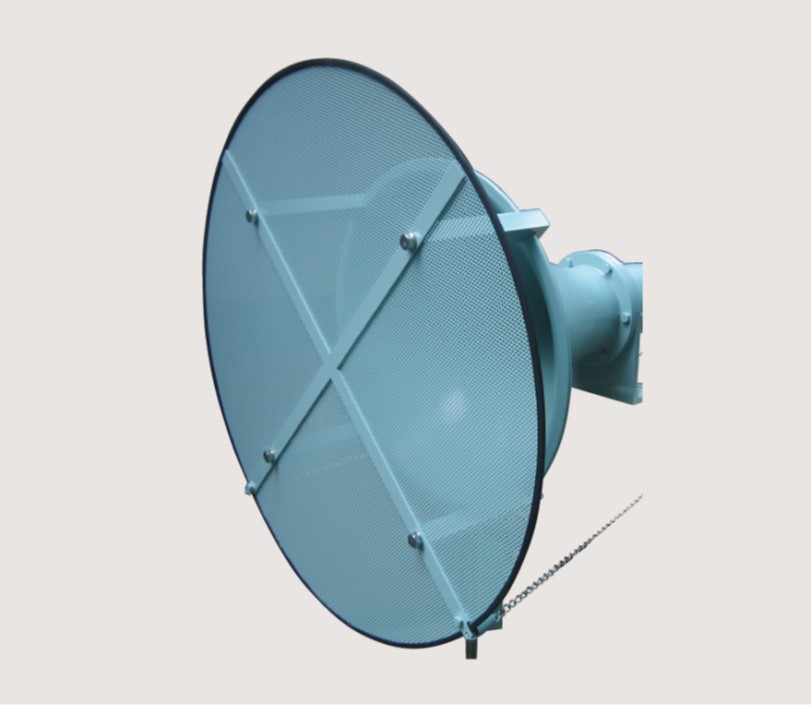

防雪網
IBUKIエアホーンの開口部に取付けることにより、雪の本体内部への侵入を防ぎ、トラブルを軽減します。
エアフィルタ
IBUKIエアホーンの空気取入口にこのエアフィルタを接続することにより、電磁弁への配管の異物等の流入を防ぎ、エアホーンのトラブルを大幅に軽減します。メンテナンスも非常に簡単なため、エアホーンとセットでのご使用をお勧めいたします。
